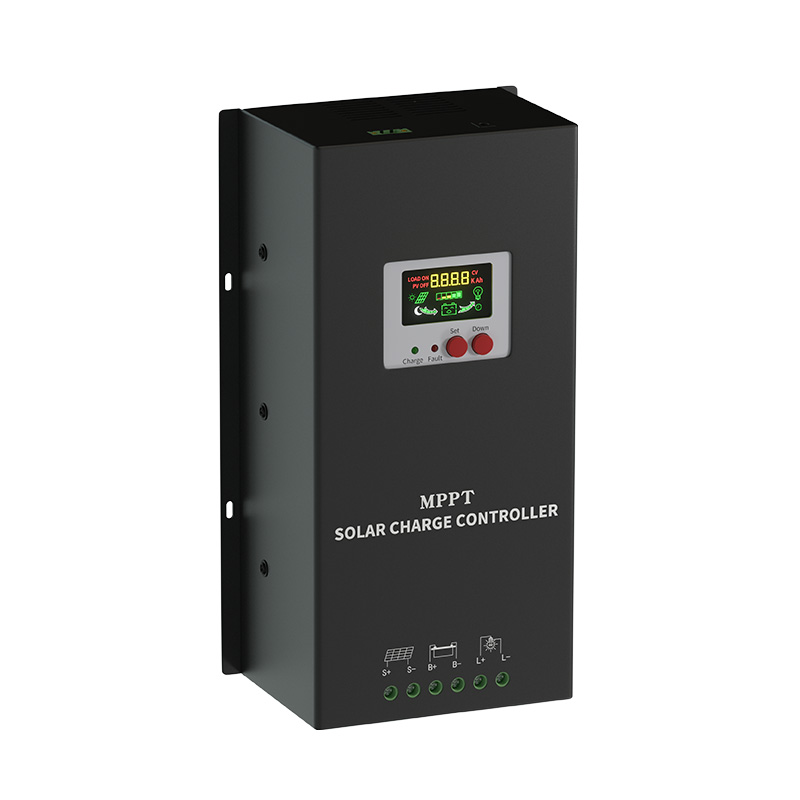

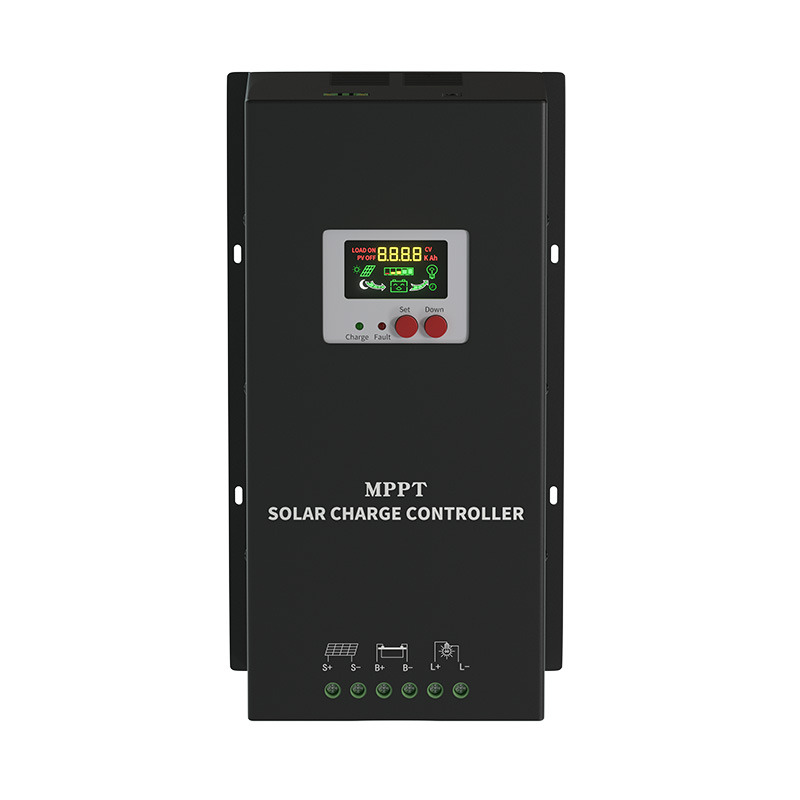

产品概述:
本控制器适用于太阳能离网系统(独立系统)中,自动控制充电和放电的过程。
控制器的充电模式分为 MPPT 和 DC-DC,蓄电池的放电过程是经过优化的,能够延长蓄电池的寿命,
改善系统的性能。其全面的电子保护功能,可以避免用户在安装错误和系统故障使控制器损坏。
产品参数:
控制器型号 | SSM50A/SSM60A/SSM80A | |||
电池板最大开路电压 | <100V | |||
MPPT电压范围 |
13V~100V(12V); 26V~100V(24V); 52V~100V(48V); |
|||
电池最大输入电流 | 50A/60A/80A | |||
最大放电电流 | 50A/60A/60A | |||
电池最大输入功率 | 12V | 600W/720W/960W | ||
24V | 1200W/1440W/1920W | |||
48V | 2400W/2880W/3840W | |||
电池类型可调 | 支持铅酸、胶体、开口和钾电池(自设定电压) | |||
充电截止电压(24V*2)(48V*4) | 铅酸密封(SEAL) | 胶体电池(GEL) | 开口电池(FLoo) | 自设定(SELF) |
提升充电电压 | 14.6V+1% | 14.2V+1% | 14.8V+1% |
14.0V士1% (工厂默认) |
均衡充电电压 | 14.4V+1% | 14.2V+1% | 14.6V+1% | |
浮充充电电压 | 13.8V+1% | 13.8V+1% | 13.8V+1% | |
充电返回电压 | 13.3V+1% | 13.3V+1% | 13.3V +% | |
充电模式 | MPPT或DCDC(可选) | |||
最大跟踪效率 | MPPT模式:99% | |||
电池板高压保护 | 电池板电压大于 200V,停止充电;自动恢复 1分钟 | |||
过充电流保护 | 1.1 倍额定电流,停止充电;自动恢复 1分钟 | |||
过充电压保护 | 大于充电截止电压 2V,停止充电;自动恢复 1分钟 | |||
输出模式 | 纯光控模式、光控加时控模式和户用模式(可调) | |||
输出欠压保护 | 10.8V/21.6V/43.2V 1%(可调) | |||
输出欠压恢复 | 12.8V/25.6V/51.2V % (可调) | |||
输出过载保护 | 1.5 倍额定电流3S 过保护动作,自动恢复1分钟 | |||
输出短路保护 | 硬件保护(48V 系统会熔断保险丝),自动恢复10 分钟 | |||
控制器高温保护 | 散热器温度大于 65C停止充放电;温度降至 45C恢复充放电 | |||
外型尺寸和净重量 | 342.8 x 190 x 117mm/4.2KG | |||
工作温度 | 2℃至+60℃ | |||
储存温度 | -30℃至+70℃ | |||
湿度要求 | <=90%,无凝露 | |||
防护等级 | IP30 | |||
使用高度 | <=2000m(2000m以上海拔高度需降功率使用) | |||
接线方式 | 接线端子 | |||
安装线号 | <=7# AWG(16mm²) | |||
电路架构 | Buck | |||
冷却方式 | 风冷,散热器温度大于 45C开启,小于35C停止。 | |||
远程监控功能 | 选配 | |||
通讯方式 | RS485 选配(Modebus Rtu 协议) |
