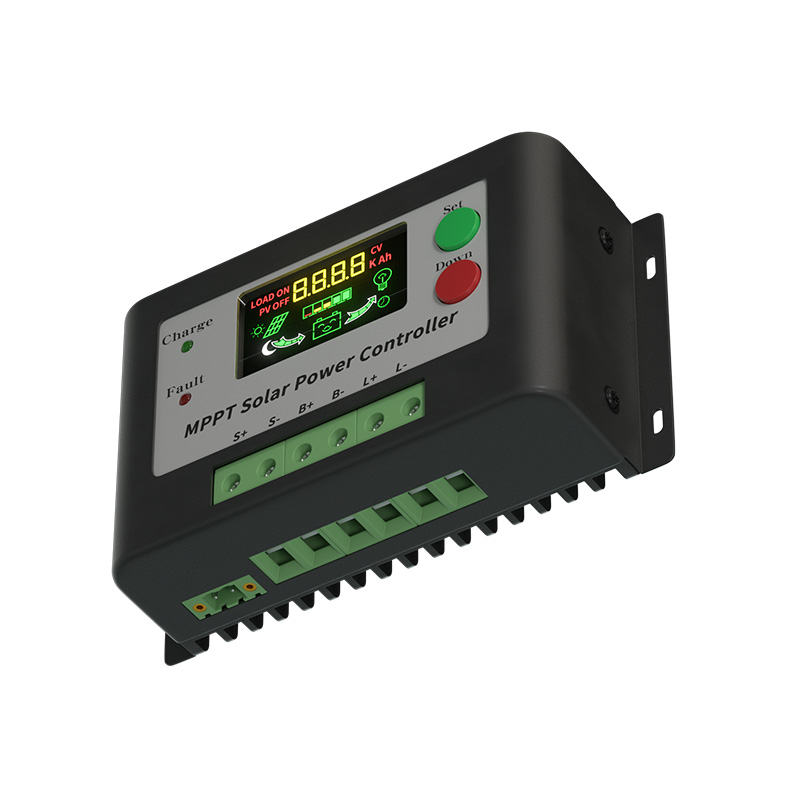

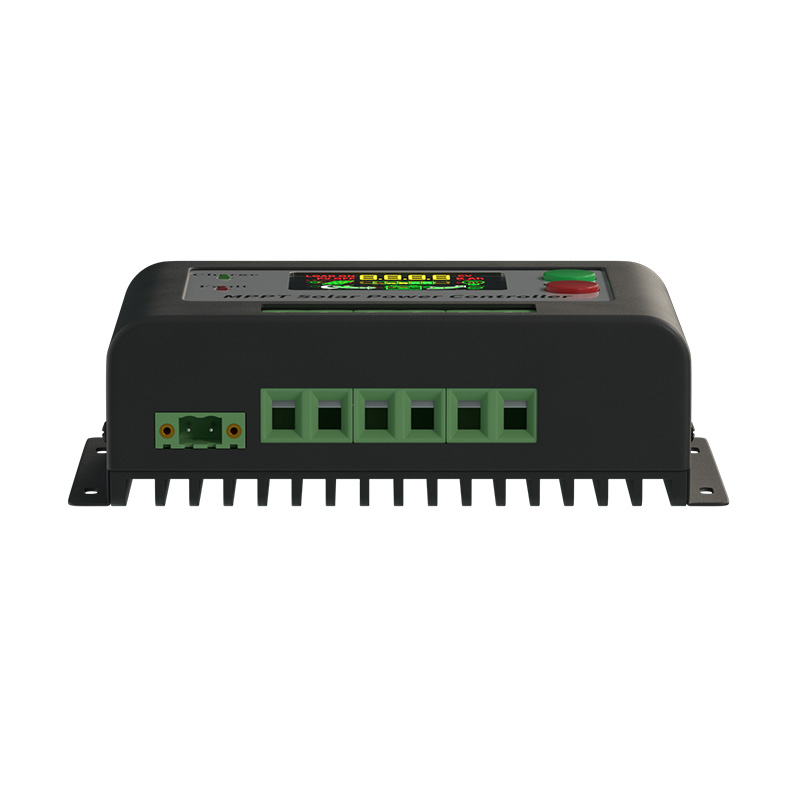

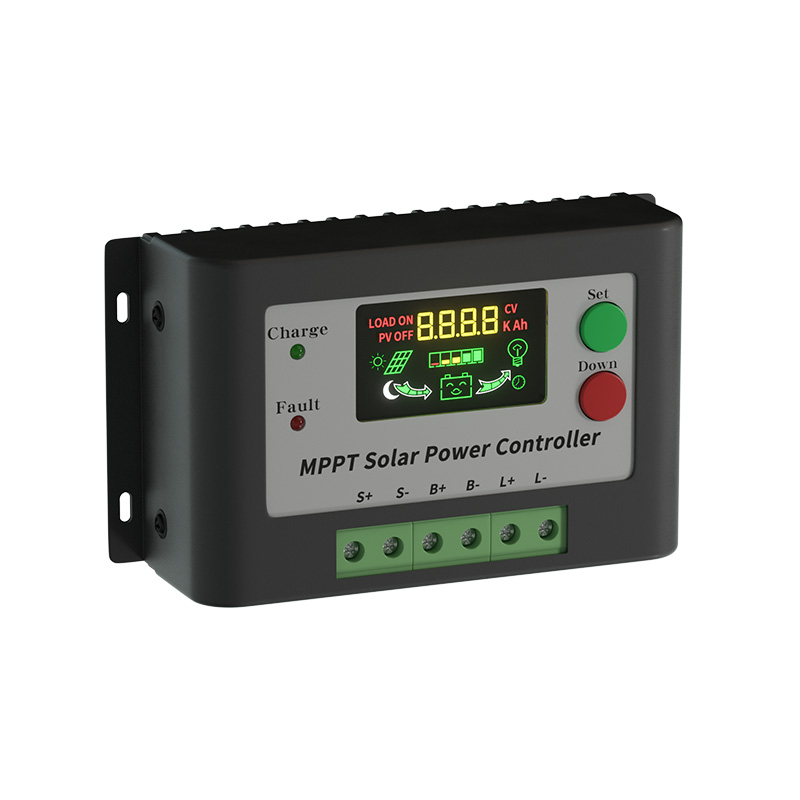

产品概述:
本控制器适用于太阳能离网系统(独立系统)中,自动控制充电和放电的过程。
控制器的充电模式分为MPPT和DC-DC,蓄电池的放电过程是经过优化的,能够延长蓄电池的寿命,
改善系统的性能。其全面的电子保护功能,可以避免用户在安装错误和系统故障使控制器损坏。
产品参数:
控制器型号 |
SJM10A |
SJM20A |
|||||
电池板 最大开路电压 |
<55V |
||||||
MPPT电压范围 |
16V~55V(12V) ; 32V~55V(24V) ; |
||||||
电池最大输入电流 |
10A |
20A |
|||||
最大放电电流 |
10A |
20A |
|||||
太阳能板 最大输入功率 |
12V |
120W |
240W |
||||
24V |
240W |
480W |
|||||
电池类型可调 |
支持铅酸、胶体、开口和锂电池。 |
||||||
常规系统 |
提升充电 |
均衡充电 (可调) |
浮充充电 |
充电返回 |
|||
铅酸(24V*2) |
14.6V ±1% |
14.4V ±1% |
13.8V ±1% |
13.3V ±1% |
|||
胶体(24V*2) |
14.2V ±1% |
14.2V ±1% |
13.8V ±1% |
13.3V ±1% |
|||
开口(24V*2) |
14.8V ±1% |
14.6V ±1% |
13.8V ±1% |
13.3V ±1% |
|||
12V系统 |
14.6V ±1% |
14.4V ±1% |
13.8V ±1% |
13.3V ±1% |
|||
24V系统 |
29.2V ±1% |
28.8V ±1% |
27.6V ±1% |
26.6V ±1% |
|||
输出欠压保护 |
10.8V/21.6V ±1%(可调) |
||||||
输出欠压恢复 |
12.8V/25.6V ±1%(可调) |
||||||
锂电池系统 |
充电截止(可调) |
欠压保护(可调) |
欠压恢复(可调) |
||||
3S |
12.4V ±1% |
9.0V ±1% |
11.0V ±1% |
||||
4S |
14.2V ±1% |
10.8V ±1% |
12.8V ±1% |
||||
5S |
16.4V ±1% |
12.0V ±1% |
14.6V ±1% |
||||
6S |
24.8V ±1% |
18.0V ±1% |
21.9V ±1% |
||||
7S |
29.0V ±1% |
21.0V ±1% |
25.6V ±1% |
||||
8S |
28.4V ±1% |
21.6V ±1% |
25.6V ±1% |
||||
充电模式 |
MPPT或DCDC(可调) |
||||||
最大充电效率 |
MPPT模式:96% |
||||||
电池板高压保护 |
电池板电压大于60V,停止充电;自动恢复1分钟 |
||||||
过充电流保护 |
1.1倍额定电流,停止充电;自动恢复1分钟 |
||||||
输出模式 |
纯光控模式、光控加时控模式和户用模式(可调) |
||||||
输出过载保护 |
1.5倍额定电流3S过载保护动作,自动恢复1分钟 |
||||||
输出短路保护 |
硬件保护,自动恢复10分钟 |
||||||
控制器高温保护 |
散热器温度大于65℃停止充放电;温度降至45℃恢复充放电。 |
||||||
外型尺寸 / 重量 |
163mm*92.4mm*45.8mm / 0.6KG |
||||||
工作温度 |
-25℃至+50℃ |
||||||
储存温度 |
-30℃至+70℃ |
||||||
湿度要求 |
<=90%,无凝露 |
||||||
防护等级 |
IP30 |
||||||
使用高度 |
<=2000m(2000m以上海拔高度需降功率使用) |
||||||
接线方式 |
接线端子 |
||||||
安装线号 |
<=7# AWG (16mm²) |
||||||
电路架构 |
Buck(共负极) |
||||||
温度检测范围 |
-35℃至60℃ |
||||||
远程监控功能 |
RS485选配 |
||||||
质保年限 |
3年 |
